Az elektromos hálózat zavarai a földelőhálózaton is terjednek, ezáltal nagyon sok, ugyanazzal a hálózattal galvanikus kapcsolatban lévő villamos ( elektronikus ) eszközökhöz is közvetlenül eljutnak. Ezeknek a nem kívánt jeleknek a káros hatásai - számos esetben - az épület földelő-, és EPH hálózatával számottevő mértékben nem csökkenthetők.
Erre ad megoldást az ún. zajmentes, vagy más elnevezéssel technikai földelési rendszer. Zajszegény földelésként olyan, külön erre a célra kialakított, a talaj bizonyos rétegeitől elszigetelt, zavarelnyelő elemeket tartalmazó földelési rendszer alkalmas, amelyet nem terhelnek az egyéb , érzéketlen berendezésekre is csatlakozó földelővezetőkön folyó szivárgóáramok, illetve máshonnan „begyűjtött” nemkívánatos zavarok. Éppen ezért a zajmentes földelést kizárólag érzékeny elektronikus eszközök érintés- és zavarvédelmére szabad felhasználni, más célú földelésekkel - a központi összecsatolást kivéve - szándékosan összekötni nem szabad.
FT-SZ - A zajmentes földelési rendszer természetesen párhuzamosan működik az EPH-val, ezen keresztül a hagyományos földelési rendszerekkel, úgymint a villám- és érintésvédelmi földeléssel. Ezek megfelelő, csatoló-szűrő eszközökön keresztül történő összekötéséről természetesen gondoskodni kell abból a célból, hogy az épületet ért esetleges villámcsapás, vagy zárlati jelenség idején együtt tartsa a különböző célú földelő-rendszerek potenciálját. Az összekötés központilag, az FTR jelű szűrőszekrényekben történik.
A rendszer magas színvonalon tudja biztosítani az elektronikus berendezések, rendszerek föld felöli, különböző nagyfrekvenciás zavarok megszüntetését, abszorbeálását. Ezen földelési rendszer, a mért adatok alapján a nagyfrekvenciás, GHz-es tartományban sem telítődik, kis impedanciájú levezetést biztosít, fokozza valamennyi hagyományos földelés hatásosságát. A technikai földelési rendszer megvalósítására szükség lehet mindenütt, ahol nagy értékű elektronikus rendszerek és hálózatok magas színvonalú, zavarmentes üzemeltetéséről kell gondoskodni (pl.: számítógép-, átvitel-technikai rendszerek, stb.).

Specifikációs adatok:

FT-SZ

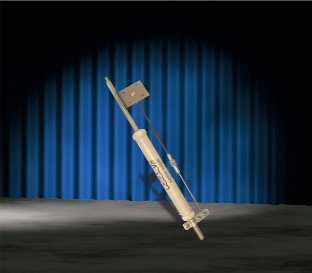

Zavarszűrőfejes földelőszonda, földelési rendszer komponens.
Funkciója az elektromos földpotenciál visszáram-mentes leválasztása egy fizikai, idegenfeszültség-csillapított zajmentes földpotenciál létrehozásával.

FTR

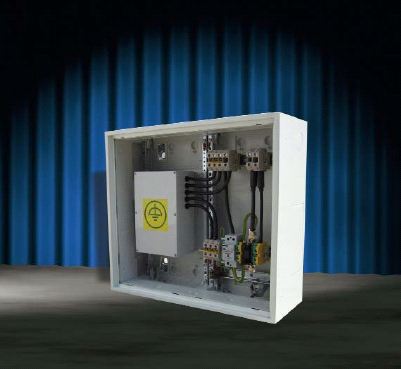

Nagyfrekvenciás zavarszűrő, kiegyenlítő feszültség védelem, földelési rendszer komponens.
Feladata a földelőhálózaton terjedő nagyfrekvenciás zavarok szűrése, abszorbeálása, a hagyományos földelési rendszerekkel történő potenciálkiegyenlítés és összecsatolás.

- hálózati feszültségszilárdság: 500 V
- szigetelési szilárdság: >100 Veff (védelmi elemek nélkül)
- próbafeszültség: 2,5 kV, 2 sec, 50 Hz (védelmi elemek nélkül)
- korlátozási feszültség: 550 V
- kóborfeszültség kiszűrés: > 20 Veff , 2 kHz-10 GHz
- zárlati szilárdság: 100 kA

Földelési rendszer telepítése

A zajmentes földelési rendszer helyszíni telepítését a PLAN-SYS Kft. szakemberei végzik.

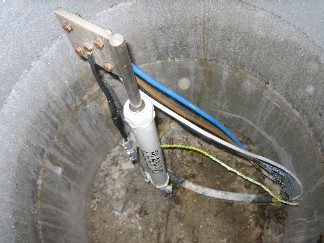

A földelőszondák helyét - az előzőekben leírt szempontok szerint - jelöljük ki. Az FT-SZ zavarszűrőfejes szonda a földbe süllyesztett, betongyűrűkből kialakított és zárófedéllel ellátott aknába kerül. A NIRO Ć 20 acél szondákat szükség szerinti mennyiségben leveréses, vagy fúrásos technológia alkalmazásával telepítjük. A koracél szonda felső 3 m-es szakaszát a talajtól elszigeteljük, a nem kívánatos zavarok becsatolódásának kizárása érdekében. Az utolsó rúdföldelő tetejére kerül a zavarszűrőfejes szonda, melyen a kábelek csatlakoztatására szolgáló "zászló" van kialakítva. Az összekötő árnyékolt földkábel a kijelölt nyomvonalon, földárokba fektetett védőcsőbe vezetve éri el a szűrőszekrényeket (FTR).
A földeléstechnikai rendszer karbantartását, rendszeres felülvizsgálatát a PLAN-SYS Kft. szakemberei végzik.

Technikai földelési rendszer (letölthető pdf):
